Variopac Pro: a esteira que corria só para um lado

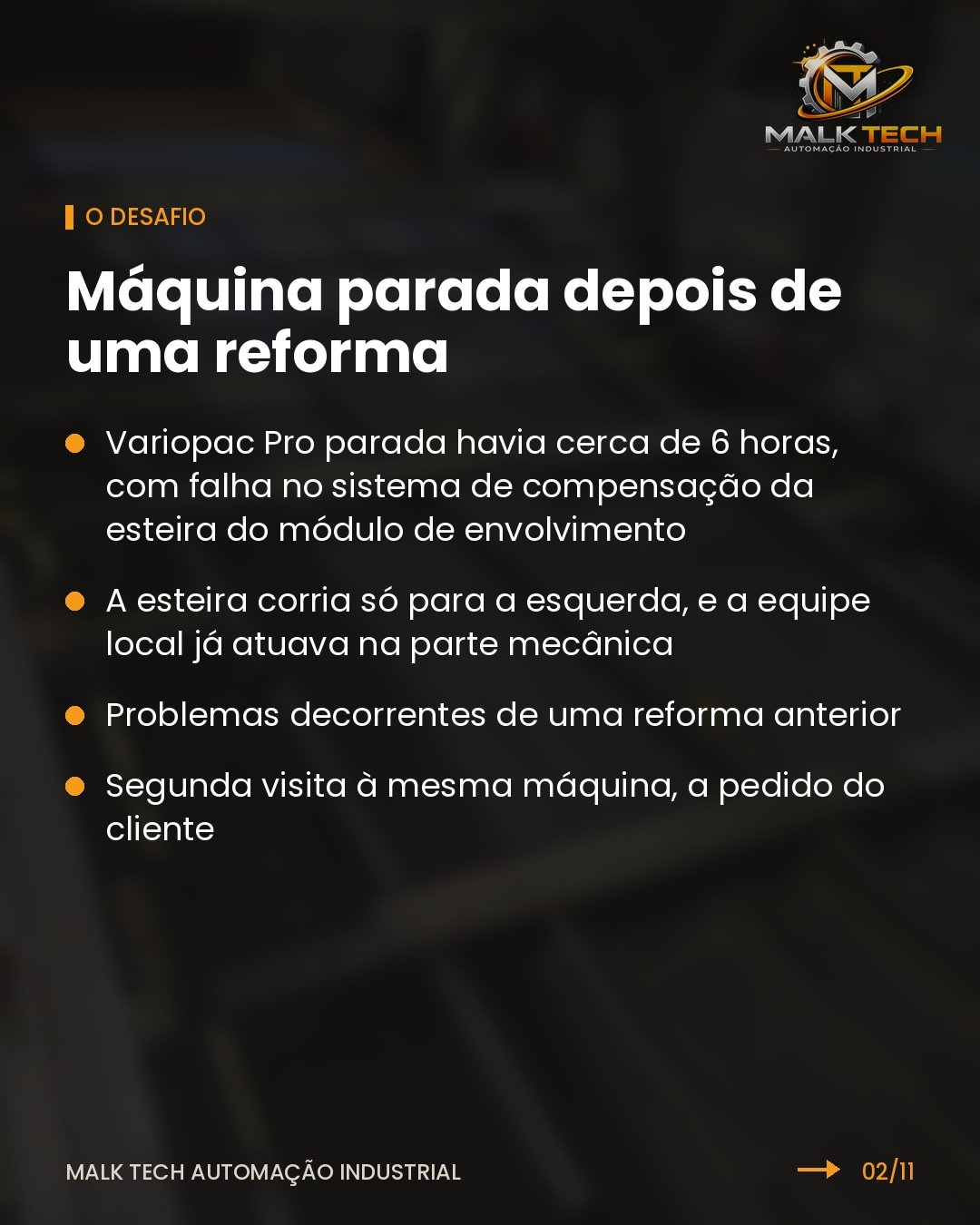

O desafio

Na Solar Coca-Cola de Cuiabá (MT), a Variopac Pro estava parada havia cerca de 6 horas, com falha no sistema de compensação da esteira do módulo de envolvimento: a esteira corria só para a esquerda.

Eram problemas decorrentes de uma reforma anterior, e a equipe local já atuava na parte mecânica sem resolver. Foi a segunda visita à mesma máquina, a pedido do cliente.

A solução

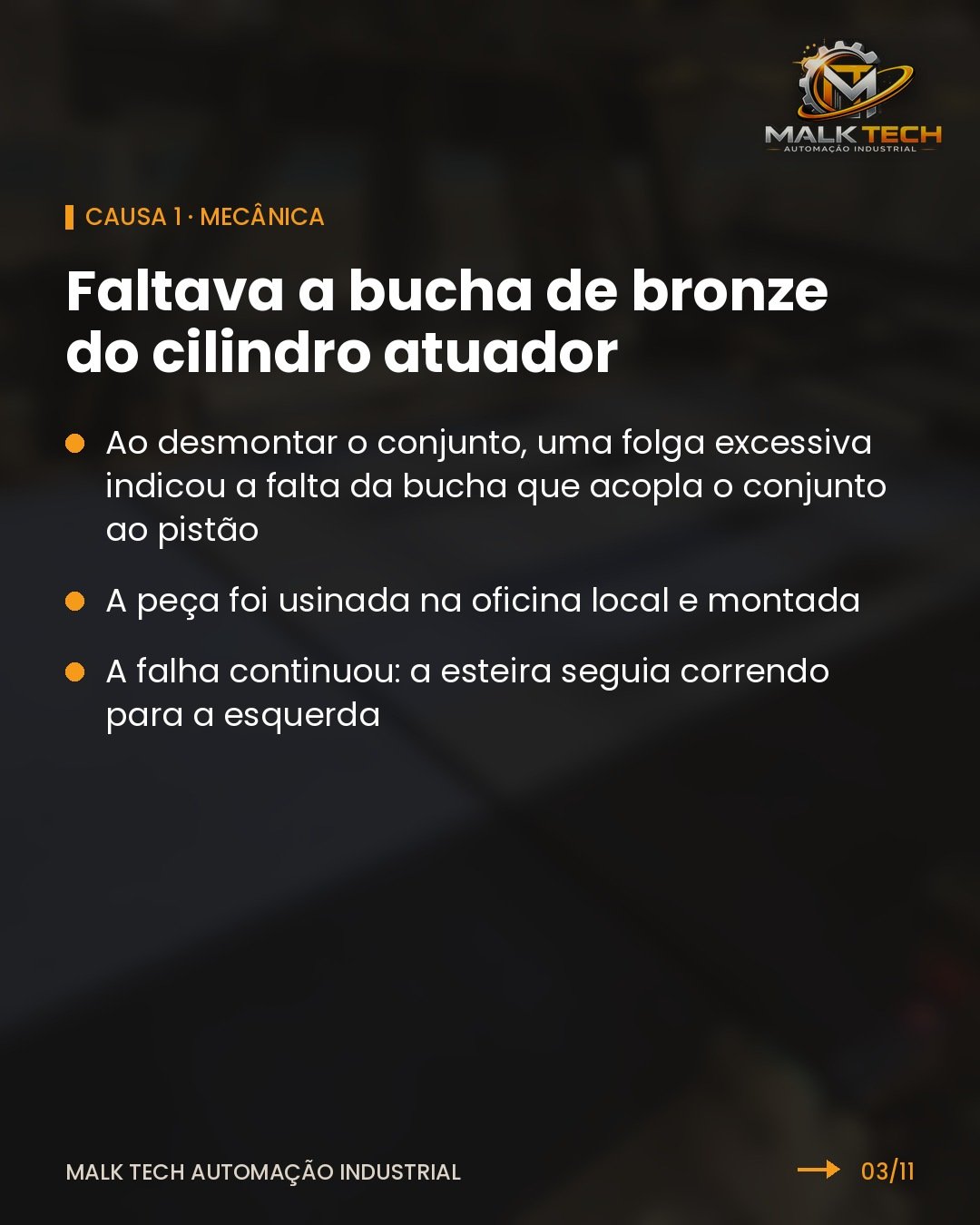

• Causa 1, mecânica: ao desmontar o conjunto do cilindro atuador, uma folga excessiva indicou a falta da bucha de bronze que acopla o conjunto ao pistão. A peça foi usinada na oficina local e montada.

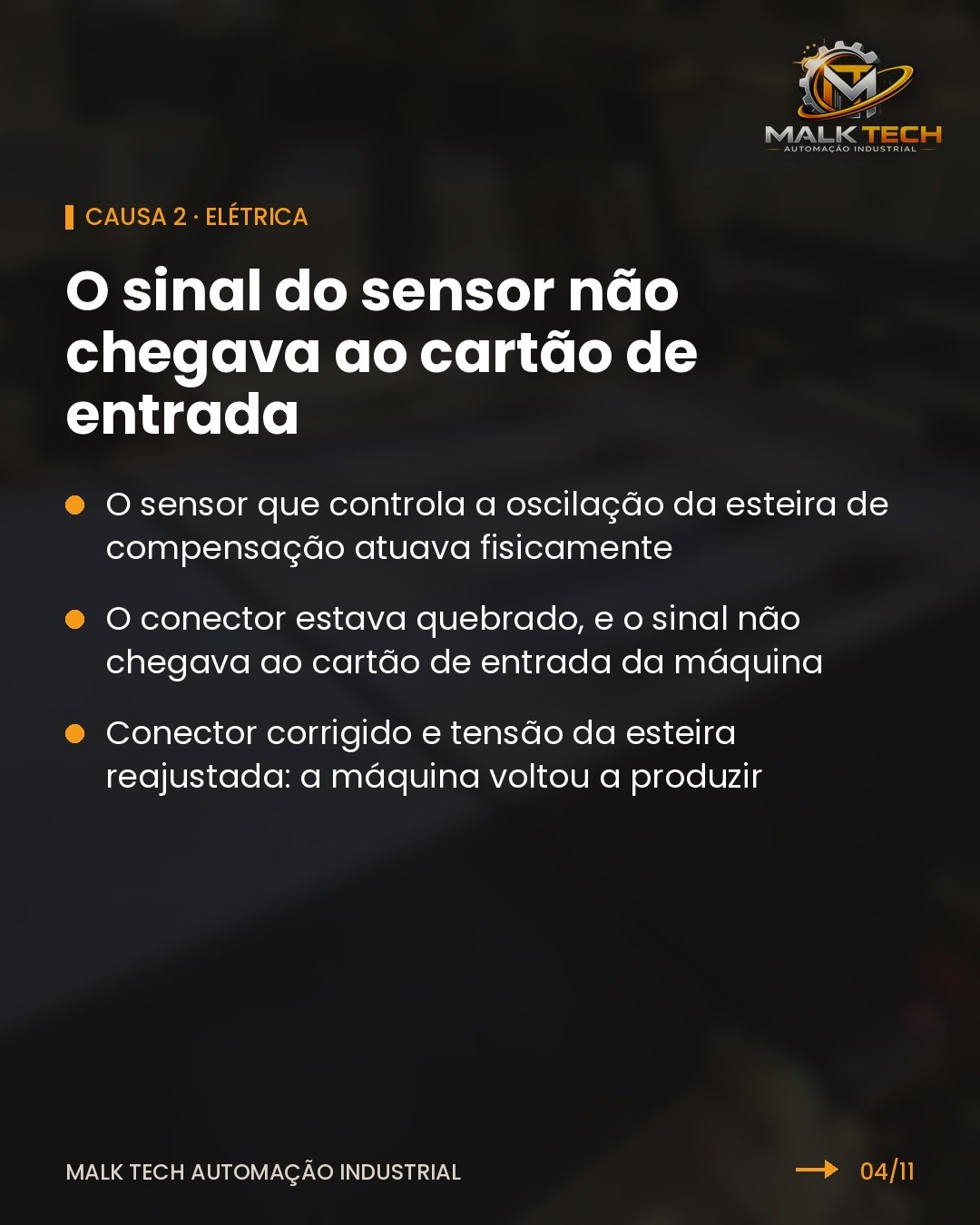

• Causa 2, elétrica: a falha continuou. O sensor que controla a oscilação da esteira de compensação atuava, mas o conector estava quebrado e o sinal não chegava ao cartão de entrada. O conector foi corrigido e a tensão da esteira reajustada, e a máquina voltou a produzir.

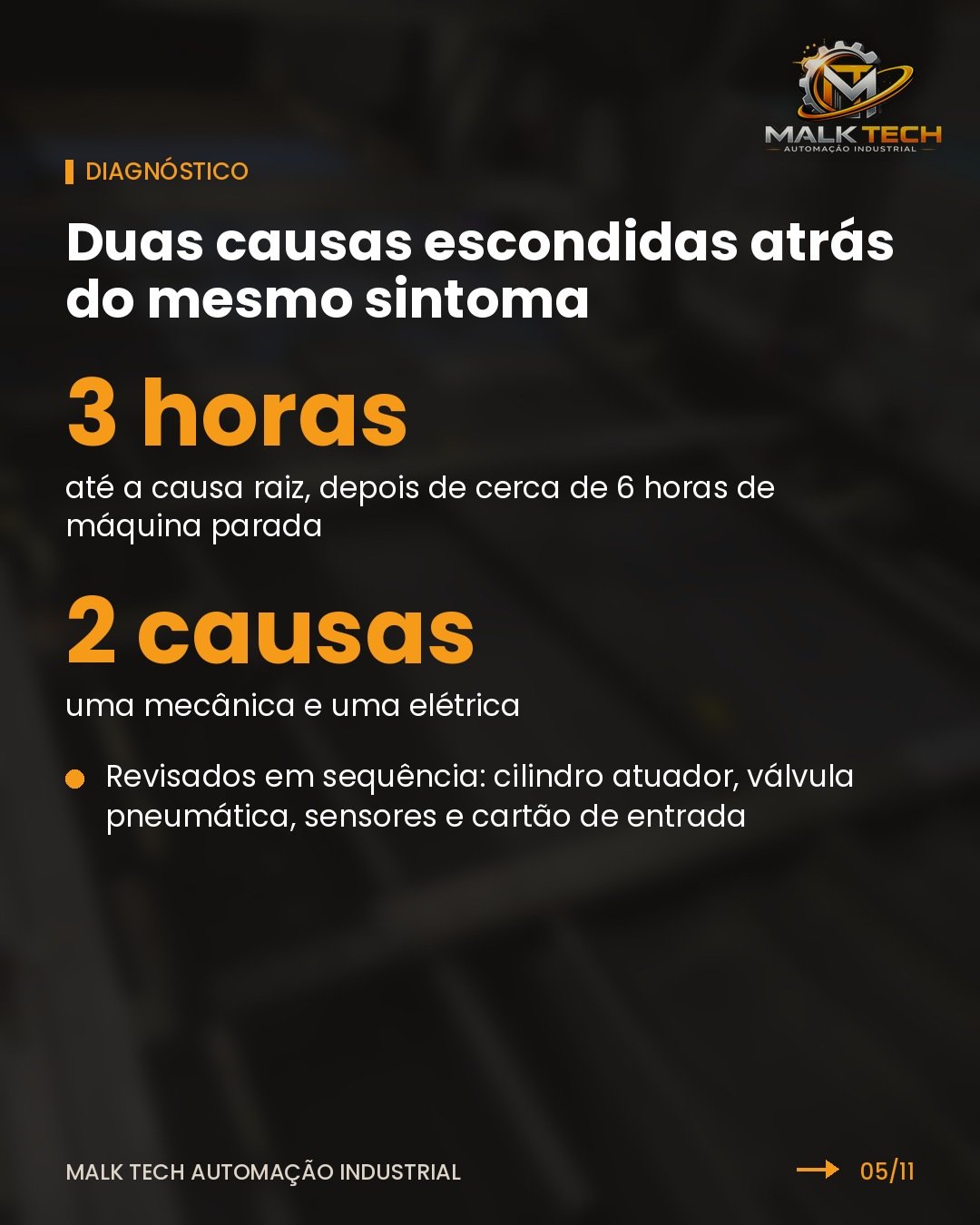

• Diagnóstico: cerca de 3 horas até a causa raiz, revisando em sequência o cilindro atuador, a válvula pneumática, os sensores e o cartão de entrada.

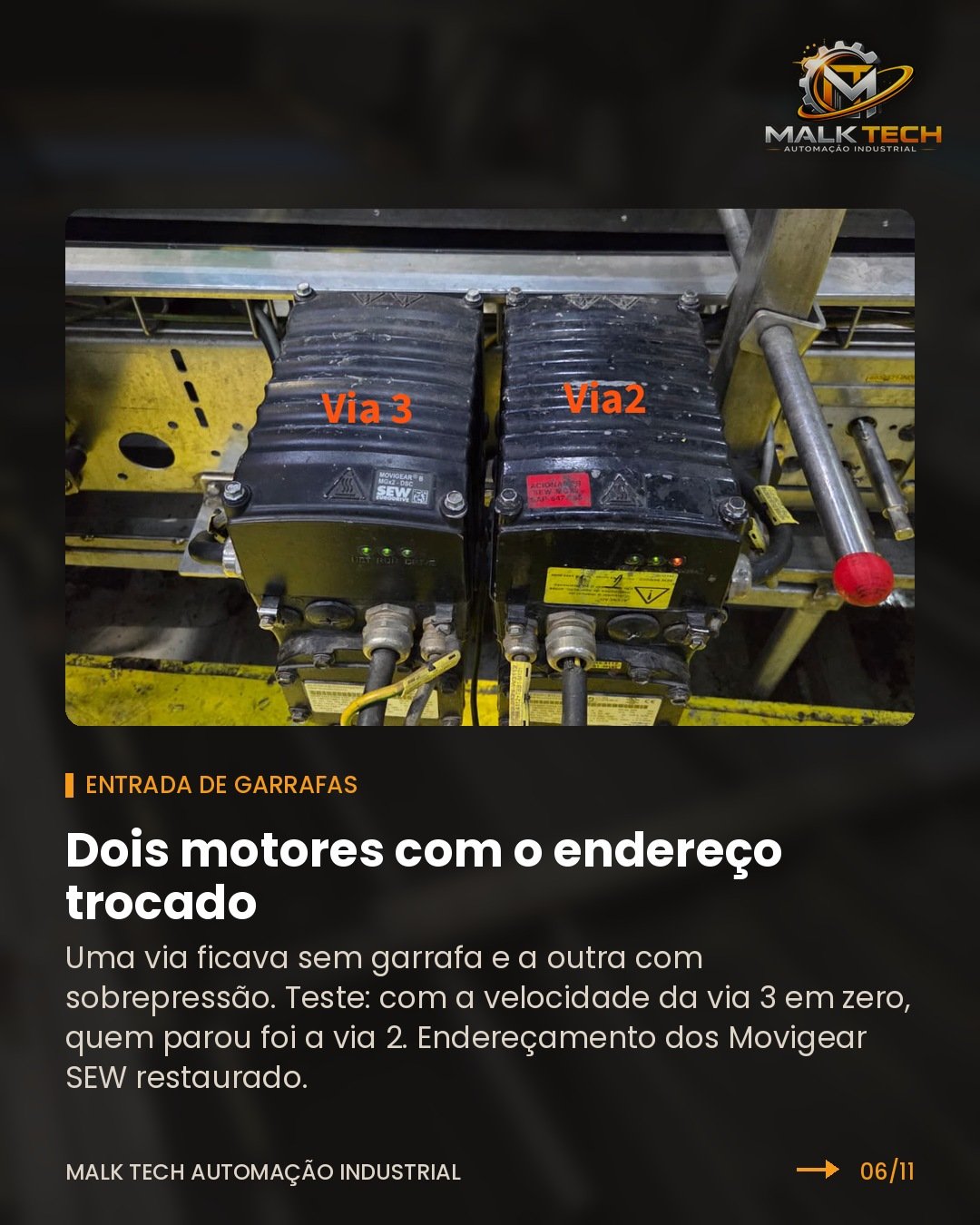

• Motores com endereço trocado: uma via ficava sem garrafa e a outra com sobrepressão. No teste, com a velocidade da via 3 em zero, quem parou foi a via 2. O endereçamento dos acionamentos Movigear SEW das vias 2 e 3 foi restaurado.

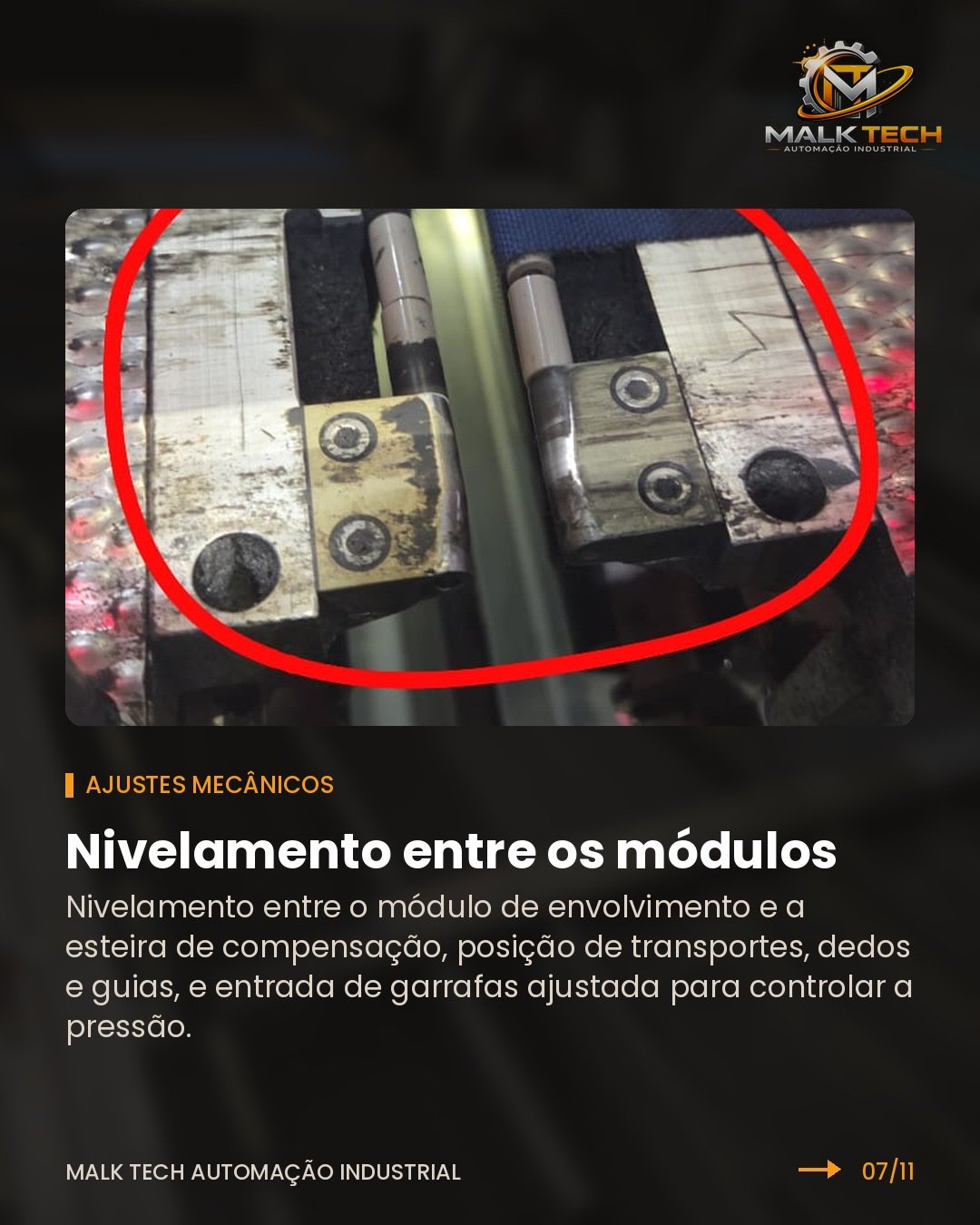

• Ajustes mecânicos: nivelamento entre o módulo de envolvimento e a esteira de compensação, posição de transportes, dedos e guias, e entrada de garrafas ajustada para controlar a pressão.

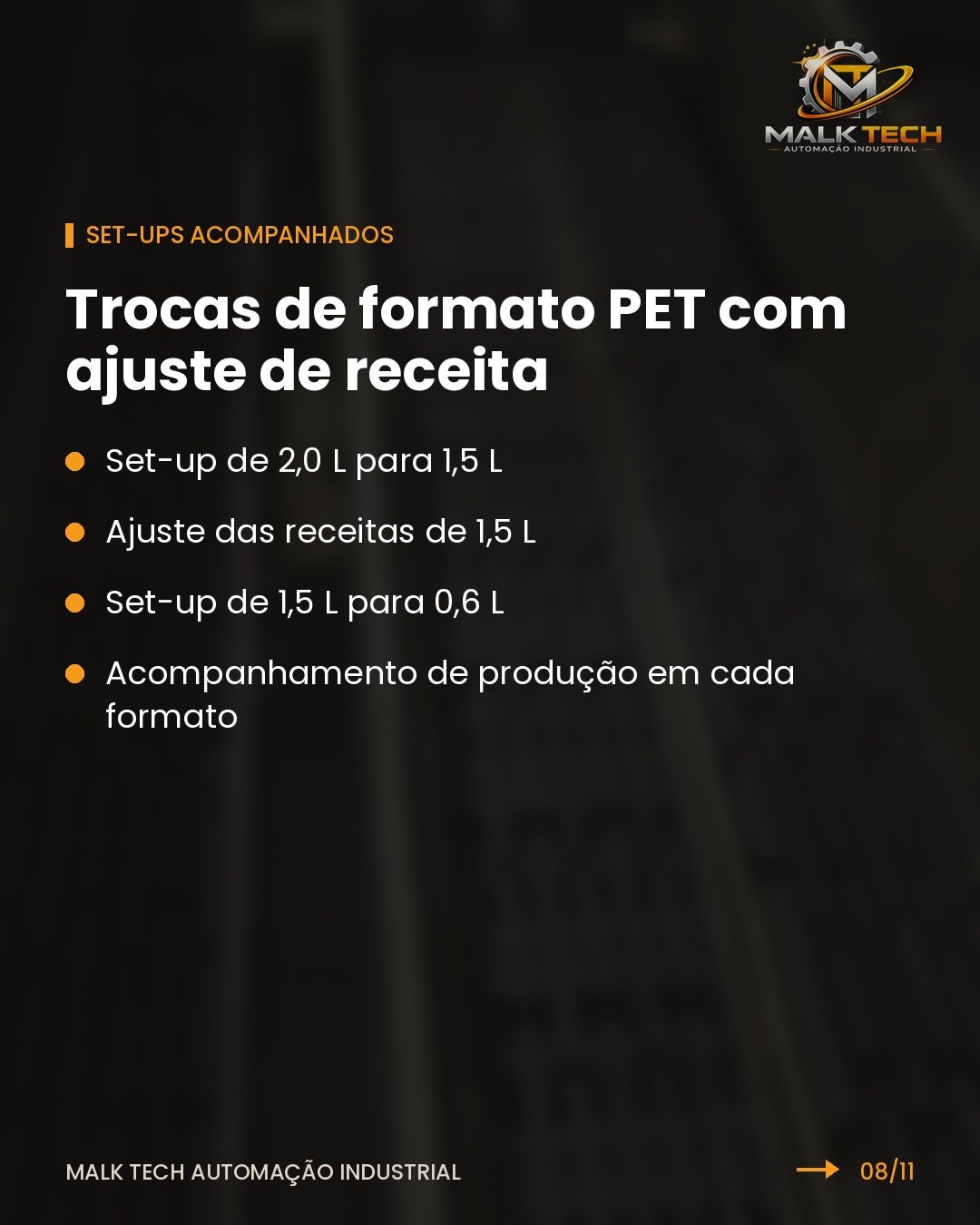

• Set-ups acompanhados: de 2,0 L para 1,5 L e de 1,5 L para 0,6 L, com ajuste das receitas.

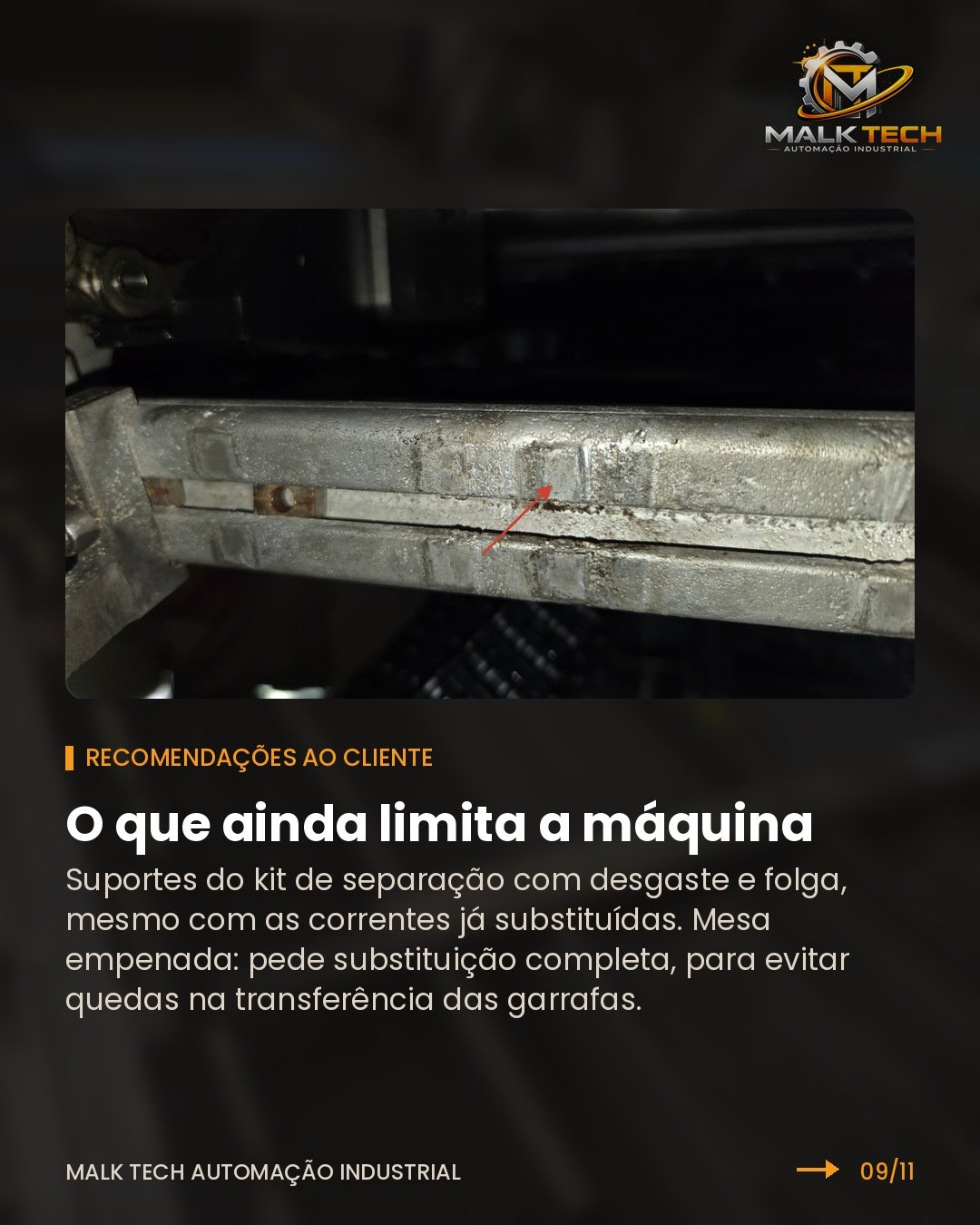

• Recomendações ao cliente: substituição completa da mesa, que está empenada, e dos suportes do kit de separação, que têm desgaste e folga.

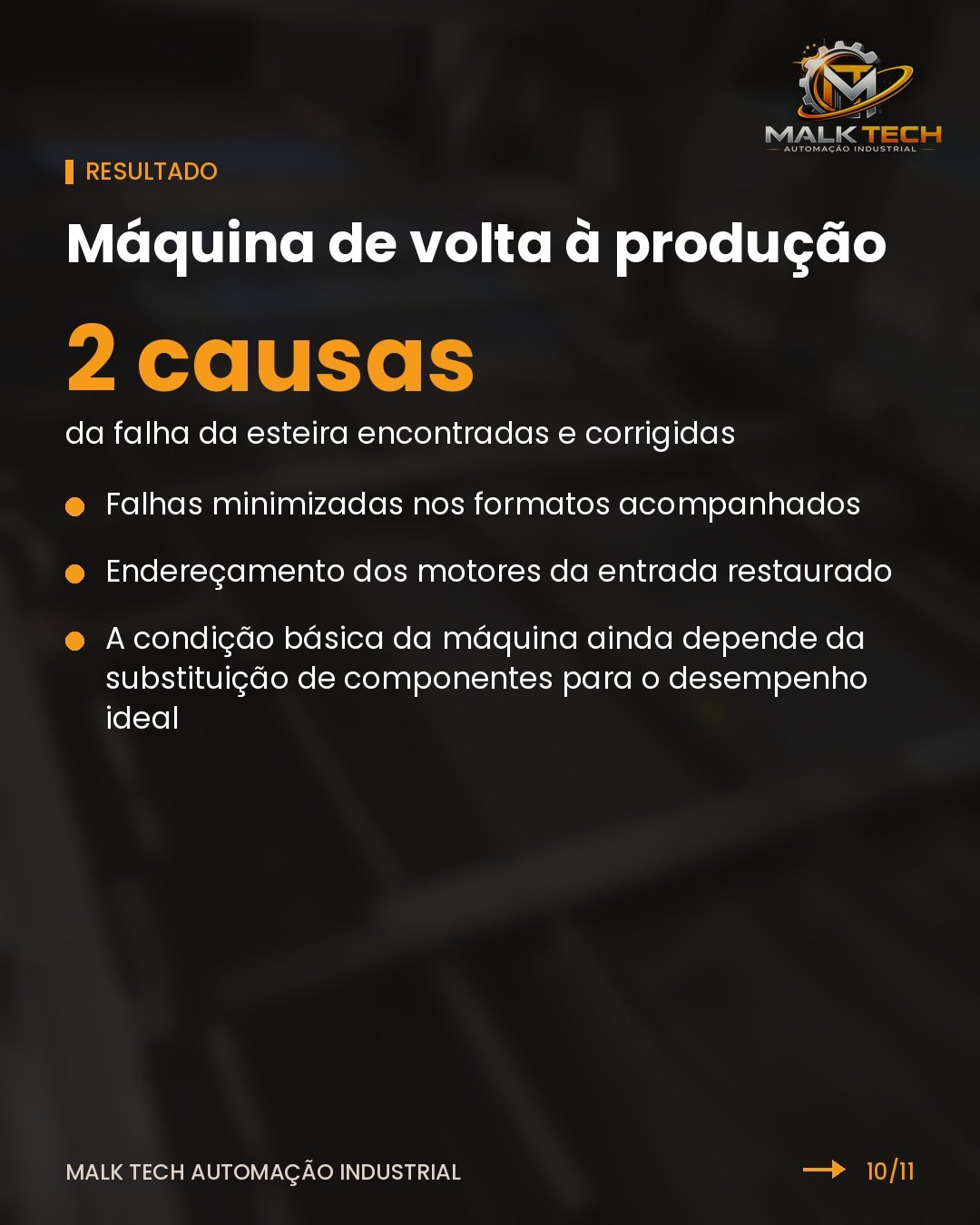

• As falhas foram minimizadas. A condição básica da máquina ainda depende da substituição de componentes para o desempenho ideal.

Resultados

Ficha técnica

Automação e ajustes

Malk Tech Automação Industrial

Responsável técnico

Murilo Silva
