Krones com VisiWin: fim das falhas de chapatex em duas linhas

O desafio

Na Cervejaria Imperial, unidade de Frutal (MG), quatro máquinas Krones das linhas 4 e 5 tinham falhas recorrentes que impactavam a produção final. Nas duas despaletizadoras Desbulk 1N, o chapatex não era pinçado e seguia para o transporte junto com as garrafas e latas, tombando o produto e causando paradas de 5 a 15 minutos. Na paletizadora Modulpal Pro 1AD, o chapatex não era pego, o ciclo se repetia e a máquina perdia eficiência. Na Variopac, o filme rompia na troca de bobinas, e o operador precisava repassá-lo por um caminho pouco ergonômico.

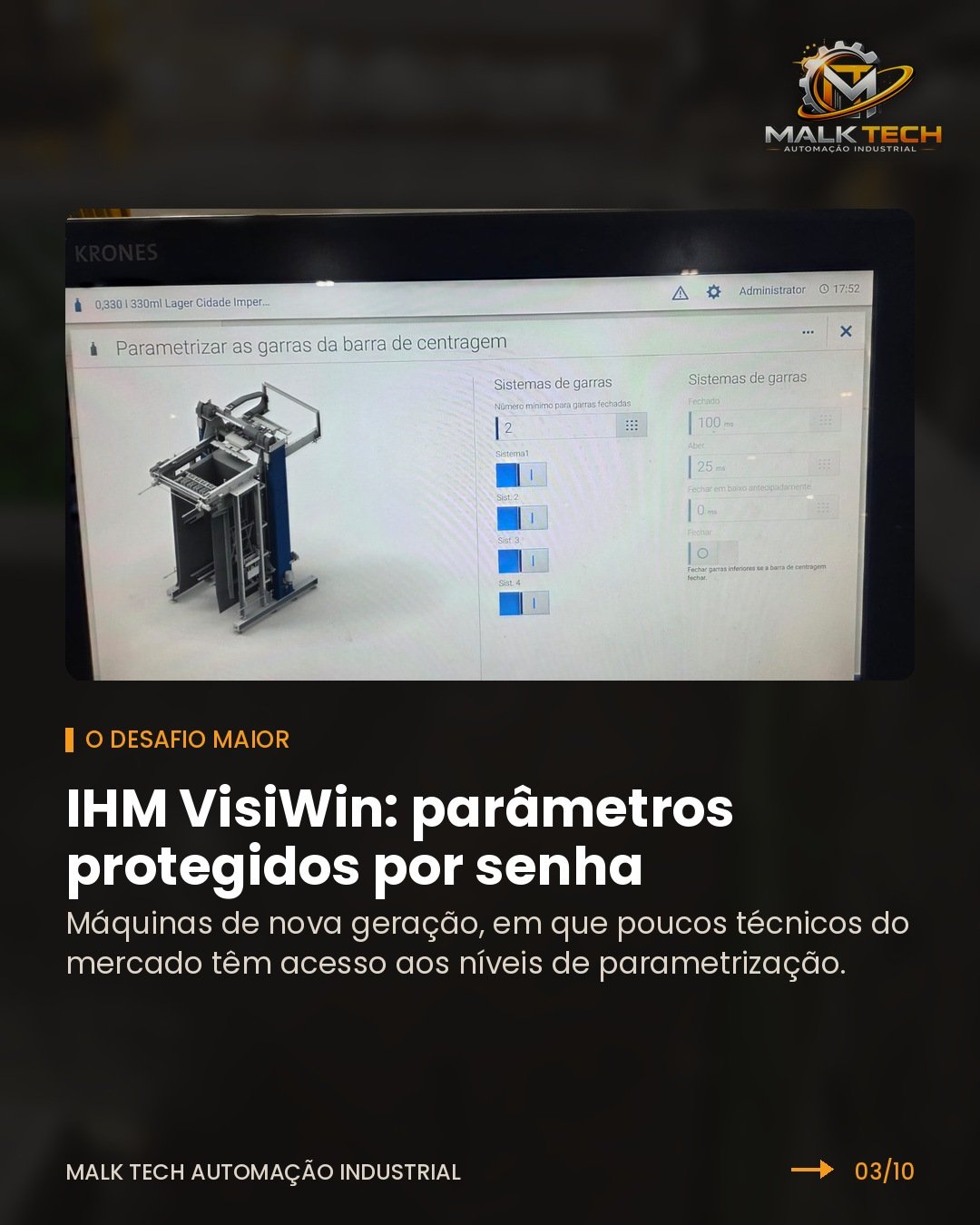

O desafio maior era o acesso: são máquinas de nova geração, com IHM VisiWin, em que os parâmetros ficam protegidos por senha e poucos técnicos do mercado conseguem ajustá-los.

A solução

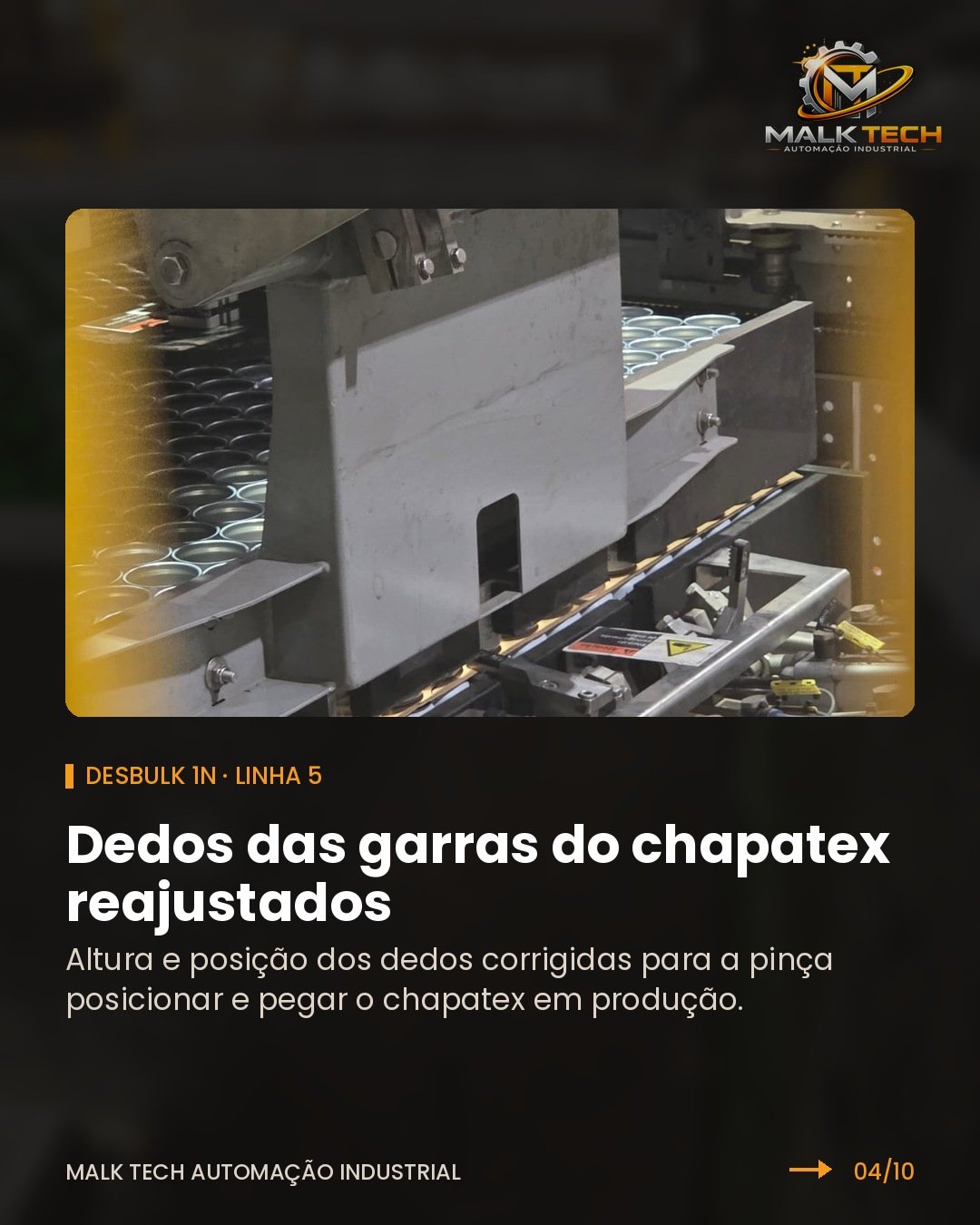

• Desbulk 1N, linha 5: altura e posição dos dedos das garras do chapatex reajustadas, para a pinça posicionar corretamente em produção.
• Desbulk 1N, linha 4: opção da receita desativada para o cilindro da garra inferior atuar só depois do avanço do conjunto de centragem. Antes, a garra empurrava o chapatex em vez de pinçá-lo.
• Modulpal Pro 1AD, sucção: tempo de espera da sucção do chapatex aumentado de 1000 para 2000 ms. O movimento ficou um pouco mais lento, mas a sucção passou a ser garantida.
• Modulpal Pro 1AD, elevador: correção de sensoriamento alterada de -40 para -50 mm, fazendo o elevador descer 10 mm a mais para pegar o chapatex.
• Modulpal Pro 1AD, mecânica: guias do cilindro de elevação lubrificadas e vazão de ar do movimento reajustada, porque o movimento estava travando.

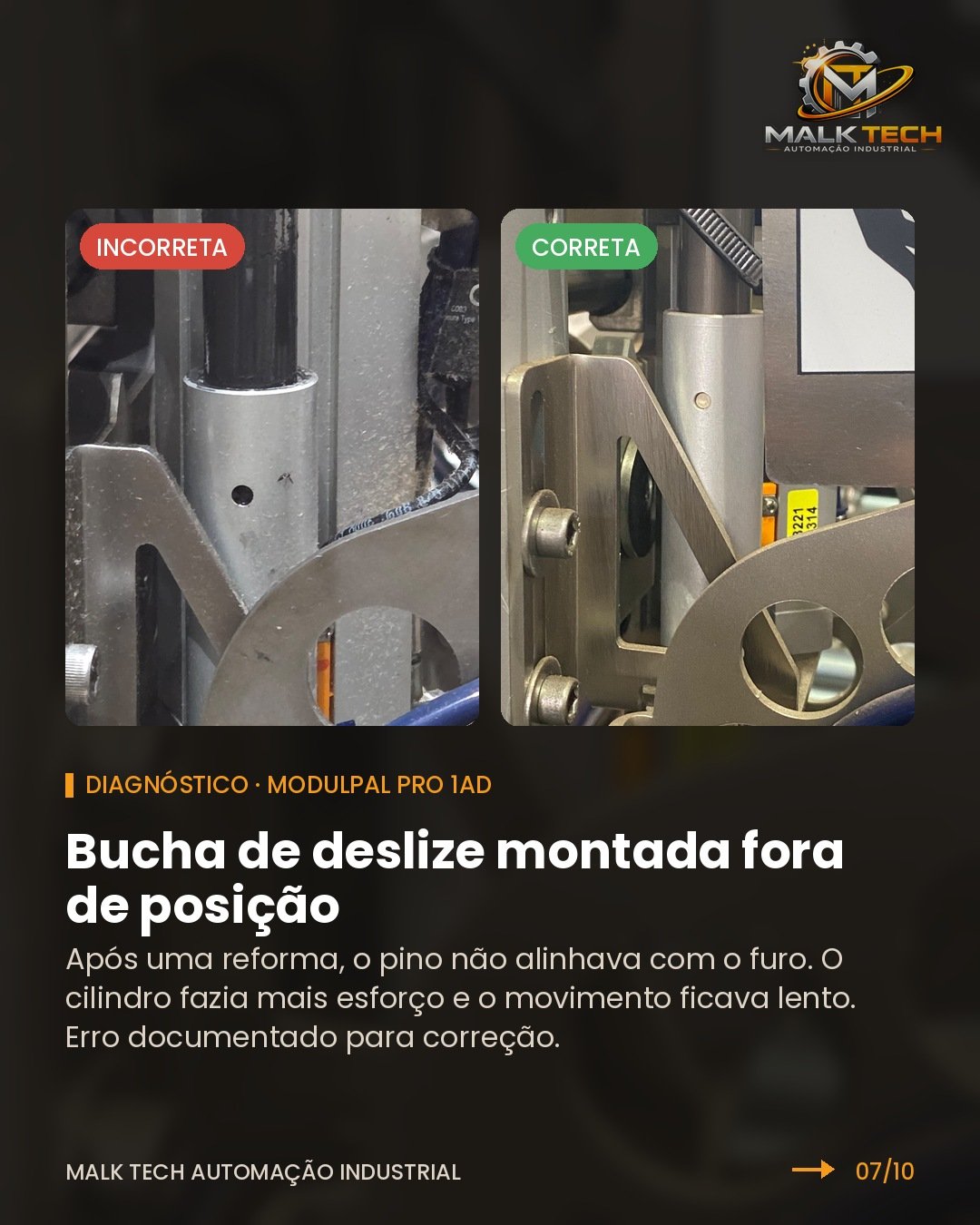

• Diagnóstico de montagem: bucha de deslize montada fora de posição depois de uma reforma, com o pino desalinhado do furo. Isso aumentava o esforço do cilindro e deixava o movimento lento. O erro foi documentado para correção.

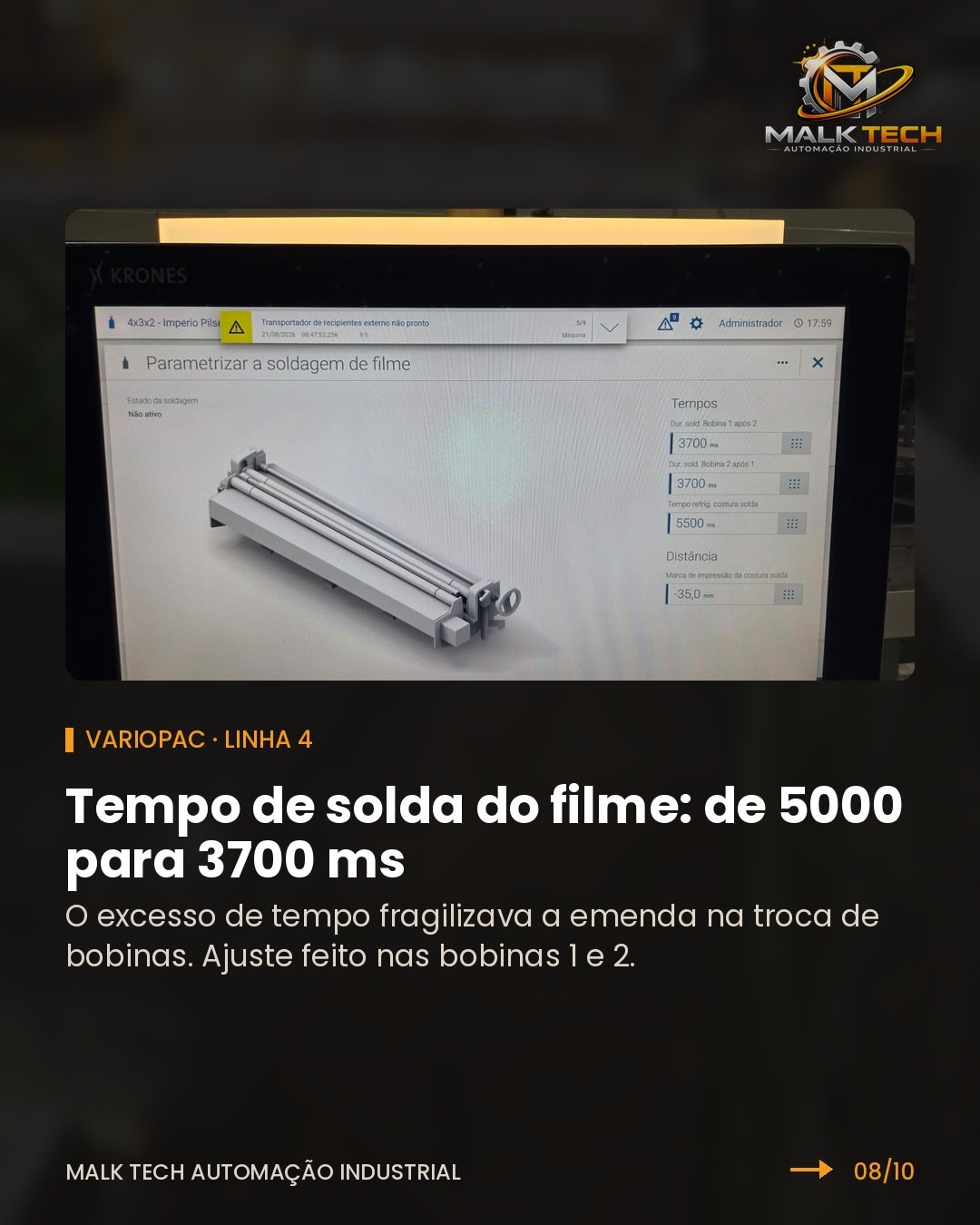

• Variopac, linha 4: tempo de solda das bobinas 1 e 2 reduzido de cerca de 5000 ms para 3700 ms. O excesso de tempo fragilizava a emenda.
• Na paletizadora e na Variopac as falhas diminuíram, mas não zeraram: na paletizadora falta corrigir a bucha, e na Variopac faltaram dias de ajuste fino.

Resultados

Ficha técnica

Automação e ajustes

Malk Tech Automação Industrial

Responsável técnico

Murilo Silva
